江蘇消防自動噴水滅火噴淋系統施工方案

1.1 消防水泵、穩壓泵的安裝，應符合現行國家標準《機械設備安裝工程施工及驗收規范》的有關規定。

1.2 消防水泵和穩壓泵的規格，型號應符合設計要求，并應有產品合格證和安裝使用說明書。

1.3 當設計無要求時，消防水泵的出水管上應安裝止回閥和壓力表，并宜安裝檢查和試水用的放水閥門；消防水泵泵組的總出水管上還應安裝壓力表和泄壓閥；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程應為工作壓力的2~2.5倍。

1.4 吸水管及其附件的安裝應符合下列要求：

1.4.1吸水管上的控制閥應在消防水泵固定于基礎上之后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用蝶閥；

1.4.2當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上應加設柔性連接管；

1.4.3 吸水管水平管段上不應有氣囊和漏氣現象。

2.1 消防氣壓給水設備的氣壓罐，其容積、氣壓、水位及工作壓力應符合設計要求。

2.2消防氣壓給水設備上的安全閥、壓力表、泄水管、水位指示器等的安裝應符合產品使用說明書的要求。

2.3消防氣壓給水設備安裝位置，進水管及出水管方向應符合設計要求；安裝時其四周應設檢修通道，其寬度不應小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不得小于1.0m。

3.1 消防水泵接合器的組裝應按接口、本體、聯接管、止回閥、安全閥、放空管、控制閥的順序進行。止回閥的安裝方向應使消防用水能從消防水泵接合器進入系統。

3.2 防水泵接合器的安裝應符合下列要求：

3.2.1應安裝在便于消防車接近的人行道或非機動車行駛地段；

3.2.2地下消防水泵接合器應采用鑄有“消防水泵接合器”標志的鑄鐵井蓋，并在附近設置指示其位置的固定標志；

3.2.3地上消防水泵接合器應設置與消火栓區別的固定標志；

3.2.4墻壁消防水泵接合器的安裝應符合設計要求。設計無要求時，其安裝高度宜為1.1m；與墻面上的門、窗、孔、洞的凈距離不應小于2.0m，且不應安裝在玻璃幕墻下方。

3.3 地下消防水泵接合器的安裝，應使進水口與井蓋底面的距離不大于0.4m，且不應小于井蓋的半徑。

3.4地下消防水泵接合器井的砌筑應符合下列要求:

3.4.1在最高地下水位以下的地方設置地下消防水泵接合器井時，其井壁宜采用Mu7.5級磚、M7.5級水泥砂漿砌筑，且井壁內、外表面應采用1：2水泥砂漿抹面,并應摻有防水劑,其抹面的厚度不應小于20mm,抹面高度應高出最高地下水位250mm。當管道穿過井壁時，管道與井壁間的間隙宜采用粘土填塞密實，并應采用M7.5級水泥砂漿抹面，抹面厚度不應小于50mm。

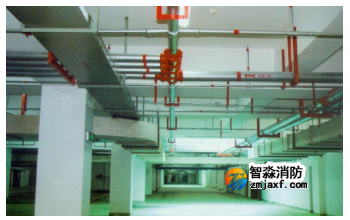

4.1 管網安裝前應校直管子，并應清除管子內部的雜物；安裝時應隨時清除已安裝管道內部的雜物。

4.2 在具有腐蝕性的場所安裝管網前，應按設計要求對管子、管件等進行防腐處理。

4.3 管道連接后不應減小過水橫斷面面積。熱鍍鋅鋼管安裝應采用螺紋、溝槽式管件或法蘭連接（實際施工時，根據設計文件選用）。

4.4 螺紋連接應符合下列要求：

4.4.1管子宜采用機械切割，切割面不得有飛邊、毛刺；管子螺紋密封面應符合現行國家標準《普通螺紋基本尺寸要求》、《普通螺紋公差與配合》、《管路旋入端用普通螺紋尺寸系列》的有關規定；

4.4.2當管道變徑時，宜采用異徑接頭；在管道彎頭處不得采用補芯；當需要采用補芯時，三通上可要1個，四通上不應超過2個；公稱直徑大于50mm的管道，不宜采用活接頭；

4.4.3螺紋連接的密封填料應均勻附著在管道的螺紋部分；擰緊螺紋時，不得將填料擠入管道內；連接后，應將連接處外部清理干凈。

4.5 焊接連接應符合現行國家標準《工業管道工程施工及驗收規范》、《現場設備工業管道焊接工程施工及驗收規范》的有關規定。

4.6 管道的安裝位置應符合設計要求，當設計無要求時，管道的中心線與梁、柱、樓板等的最小距離應符合下表規定。

管道的中心線與梁、柱、樓板的最小距離

4.7 管道支架、吊架、防晃支架的安裝應符合下列要求：

4.7.1管道應固定牢固；管道支架或吊架之間的距離不應大于下表規定

4.7.2管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等應符合設計要求和國家現行有關標準的規定；

4.7.3管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm；

4.7.4配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個；當噴頭之間的距離小于1.8m時，可隔段設置吊架，但吊架的間距不宜大于3.6m；

4.7.5當管子的公稱直徑等于或大于50mm時,每段配水干管或配水管設置防晃支架不應少于1個；當管道改變方向時，應增設防晃支架；

4.7.6豎直安裝的配水干管應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5~1.8m。

4.8 管道穿過建筑物的變形縫時，應采取抗變形措施。穿過墻體或樓板時應加設套管，套管長度不得小于墻體厚度；穿過樓板的套管其頂部應高出裝飾地面20mm；穿過衛生間或廚房樓板的套管，其頂部應高出裝飾地面50mm，且套管底部應與樓板底面相平。套管與管道的間隙應采用不燃材料填塞密實。

4.9 管道橫向安裝宜設0.002~0.005的坡度，且應坡向排水管；當局部區域難以利用排水管將水排凈時，應采取相應的排水措施。當噴頭數量小于或等于5只時，可在管道低凹處加設堵頭；當噴頭數量大于5只時，宜裝設帶閥門的排水管。

4.10 配水干管、配水管應做紅色或紅色環圈標志。

4.11 管網在安裝中間斷時，應將管道的敞口封閉。

5.1 噴頭安裝應在系統試壓、沖洗合格后進行。

5.2 噴頭安裝時，不得對噴頭進行拆裝、改動、并嚴禁給噴頭附加任何裝飾性涂層。

5.3 噴頭安裝應使用專用扳手，嚴禁利用噴頭的框架施擰；噴頭的框架、濺水盤產生變形或原件損傷時，應采用規格、型號相同的噴頭更換。

5.4 當噴頭的公稱直徑小于10mm時，應在配水干管或配水管上安裝過濾器。

5.5 安裝在易受機械損傷處的噴頭，應加設噴頭防護罩。

5.6 噴頭安裝時，濺水盤與吊頂、門、窗、洞口或墻面的距離應符合設計要求。

5.7 當梁、通風管道、排管、橋架寬度大于1.2m時，增設的噴頭應安裝在其腹面以下部位。

5.8 當噴頭安裝在不到頂?shù)母魯喔浇鼤r，噴頭與隔斷的水平距離和最小垂直距離應符合下表規定。

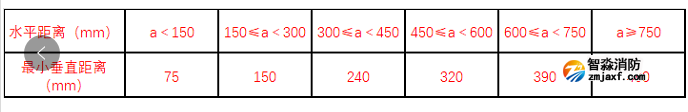

噴頭與隔斷的水平距離和最小垂直距離（直立與下垂噴頭）

5.9 當噴頭濺水盤高于附近梁底或高于寬度小于1.2m的通風管道腹面時，噴頭濺水盤高于梁底、通風管道腹面的最大垂直距離應符合下表規定。

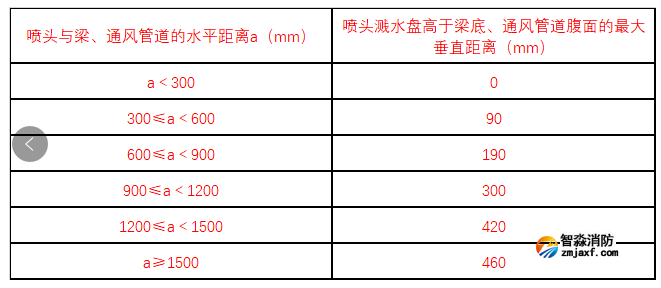

噴頭濺水盤高于梁底、通風管道腹面的最大垂直距離（直立與下垂噴頭）

6.1 報警閥組的安裝應先安裝水源控制閥、報警閥，然后應再進行報警閥輔助管道的連接。水源控制閥、報警閥與配水干管的連接，應使水流方向一致。報警閥組安裝的位置應符合設計要求；當設計無要求時，報警閥組應安裝在便于操作的明顯位置，距室內地面高度宜為1.2m；兩側與墻的距離不應小于0.5m；正面與墻的距離不應小于1.2m。安裝報警閥組的室內地面應有排水設施。

6.2 報警閥組附件的安裝應符合下列要求：

6.2.1 壓力表應安裝在報警閥上便于觀測的位置；

6.2.2 排水管和試驗閥應安裝在便于操作的位置；

6.2.3 水源控制閥安裝應便于操作，且應有明顯開閉標志和可靠的鎖定設施。

6.3 濕式報警閥組的安裝應符合下列要求：

6.3.1 應使報警閥前后的管道中能順利充滿水；壓力波動時，水力警鈴不應發生誤報警。

6.3.2 報警水流通路上的過濾器應安裝在延遲器前，而且是便于排渣操作的位置。

6.4 干式報警閥組的安裝應符合下列要求：

6.4.1 應安裝在不發生冰凍的場所；

6.4.2 安裝完成后，應向報警閥氣室注入高度為50~100mm的清水；

6.4.3 充氣連接管接口應在報警閥氣室充注水位以上部位，且充氣連接管的直徑不應小于15mm；止回閥、截止閥應安裝在充氣連接管上；

6.4.4 氣源設備的安裝應符合設計要求和國家現行有關標準的規定；

6.4.5 安全排氣閥應安裝在氣源與報警閥之間，且應靠近報警閥；

6.4.6 加速排氣裝置應安裝在靠近報警閥的位置，且應有防止水進入加速排氣裝置的措施；

6.4.7 低氣壓預報警裝置應安裝在配水干管一側；

6.4.8 下列部位應安裝壓力表：

1）報警閥充水一側和充氣一側；

2）空氣壓縮機的氣泵和儲氣罐上；

3）加速排氣裝置上。

6.5 雨淋閥組的安裝應符合下列要求：

6.5.1 電動開啟、傳導管開啟或手動開啟的雨淋閥組，其傳導管的安裝應按濕式系統有關要求進行；開啟控制裝置的安裝應安全可靠。

6.5.2 預作用系統雨淋閥組后的管道若需充氣，其安裝應按干式報警閥組有關要求進行；

6.5.3 雨淋閥組的觀測儀表和操作閥門的安裝位置應符合設計要求，并應便于觀測和操作；

6.5.4 雨淋閥組手動開啟裝置的安裝位置應符合設計要求，且在發生火災時應能安全開啟和便于操作；

6.5.5 壓力表應安裝在雨淋閥的水源一側。

7.1 水力警鈴應安裝在公共通道或值班室附近的外墻上，且應安裝檢修、測試用的閥門。水力警鈴和報警閥的連接應采用鍍鋅鋼管，當鍍鋅鋼管的公稱直徑為20mm時，其長度不宜大于20m。

7.2 水流指示器的安裝應符合下列要求：

7.2.1 水流指示器的安裝應在管道試壓和沖洗合格后進行，水流指示器的規格、型號應符合設計要求；

7.2.2 水流指示器應豎直安裝在水平管道上側，其動作方向應和水流方向一致；安裝后的水流指示器漿片、膜片應動作靈活，不應與管壁發生碰擦。

7.3 信號閥應安裝在水流指示器前的管道上，與水流指示器之間的距離不宜小于300mm。

7.4 排氣閥的安裝應在系統管網試壓和沖洗合格后進行；排氣閥應安裝在配水干管頂部、配水管的末端，且應確保無滲漏。

7.5 控制閥的規格、型號和安裝位置均應符合設計要求；安裝方向應正確，控制閥內應清潔、無堵塞、無滲漏；主要控制閥應加設啟閉標志；隱蔽處的控制閥應在明顯處設有指示其位置的標志。

7.6 節流裝置應安裝在公稱直徑不小于50mm的水平管段上；減壓孔板應安裝在管道內水流轉彎處下游一側的直管上，且與轉彎處的距離不應小于管子公稱直徑的2倍。

7.7 壓力開關應豎直安裝在通往水力警鈴的管道上，且不應在安裝中拆裝改動。

7.8 末端試水裝置宜安裝在系統管網末端或分區管網末端。
